串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话,或直接点击右测“在线交流”,联系我司技术部为您量身制定选型方案。
ZCXZ系列电缆变频串联谐振试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。
ZCXZ系列电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。

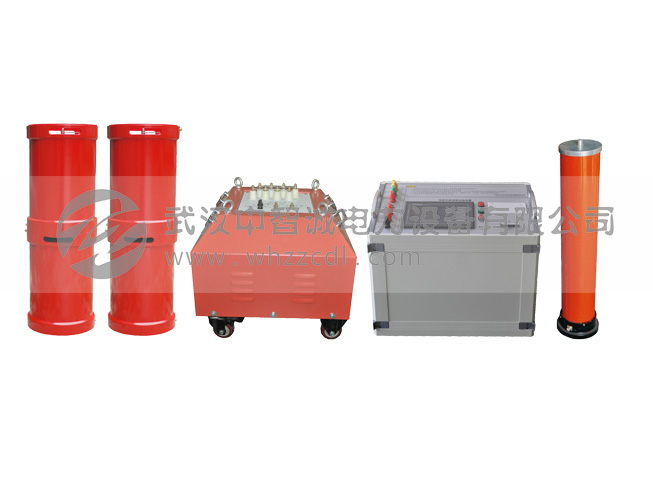

ZCXZ系列电缆变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
● 35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;
● 本系统要求单个人能现场搬动的部件重量不超过30kg,适合现场搬运;
● 电源采用220V单相电源或380V单相电源,方便现场取电;
● 电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。
● 额定输出电压:0~66kV(有效值)及以下
● 输出频率:20~300Hz
● 谐振电压波形:正弦波,波形畸变率≤1%
● 满负载工作时间:连续工作时间60min
● 系统品质因数:最大负载下≥20
● 频率调节:细度0.1Hz,不稳定度≤0.01%
● 工作电源:220V或380V单相市电
产品配置及适用对象:
型号 |
主参数 |
适用范围 |
主要配置 |
||
输入电压 (V) |
输出电压 (kV) |
容量 (kVA) |
|||
ZCXZ-44/22 |
380 |
0-22 |
44 |
10kV电缆≤1kM(300m㎡) |
5.5kW变频源1台、 3kVA励磁变1台、 电抗器2台22KV/1A、分压器30kV |
ZCXZ-88/22 |
380 |
0-22 |
88 |
10kV电缆≤2kM(300m㎡) |
5.5KW变频源1台、 6KVA励磁变1台、 电抗器2台22KV/2A、 分压器50kV |
ZCXZ-132/22 |
380 |
0-60 |
132 |
10kV(300 m㎡)电缆3km、 35kV(300 m㎡)电缆1km |
6KW变频源1台、 6KVA励磁变1台、 电抗器3台22KV/2A、 分压器60kV、 |
ZCXZ-176/22 |
380 |
0-60 |
176 |
10kV(300 m㎡)电缆4km、 35kV(300 m㎡)电缆1km |
7.5kW变频源1台、 7.5kVA励磁变1台、 电抗器4台22KV/2A、 分压器60kV、 |
ZCXZ-264/22 |
380 |
0-60 |
264 |
10kV(300 m㎡)电缆6km、 35kV(300 m㎡)电缆2km |
10kW变频源1台、 10kVA励磁变1台、 电抗器6台22KV/2A、 分压器60kV、 |
ZCXZ-330/22 |
380 |
0—60 |
330 |
10kV(300 m㎡)电缆8km、 35kV(300 m㎡)电缆2.5km、 10-35kV开关,变压器 |
15kW变频源1台、 15kVA励磁变1台、 电抗器6台22KV/2.5A、 分压器60kV、 |
ZCXZ-640/32 |
380 |
0-130 |
640 |
10kV(300 m㎡)电缆10km、 35kV(300 m㎡)电缆4km、 110kV电缆≤1kM(400m㎡)、 兼容35-110KV GIS |
25kW变频源1台、 25kVA励磁变1台、 电抗器8台32KV/2.5A、 分压器130kV、 |
ZCXZ-1280/32 |
380 |
0-30 |
1280 |
10kV(300 m㎡)电缆20km、 35kV(300 m㎡)电缆8km、 110kV电缆≤2kM(400m㎡)、 兼容35-110kV GIS |
50kW变频源1台、 50kVA励磁变1台、 电抗器8台32KV/5A、 分压器130kV、 |
