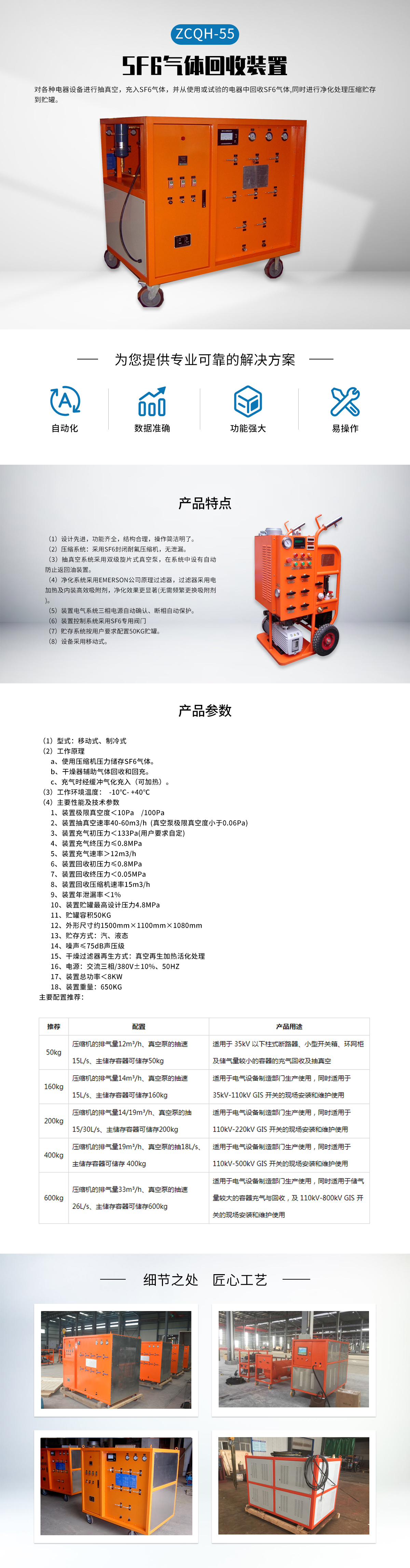

ZCQH系列SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF6电器及GIS组合电器等。
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：
1、对装置本机以及电器设备抽真空和真空度的测量；
2、对电器设备中的气体进行回收；
3、对回收和回充的SF6气体进行干燥、净化处理；
4、对SF6电器进行充气；
5、对电器中SF6气体进行压缩贮存、灌瓶。

  （1）设计先进，功能齐全，结构合理，操作简洁明了。
  （2）压缩系统：采用SF6封闭耐氟压缩机，无泄漏。
  （3）抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。
  （4）净化系统采用EMERSON公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
  （5）装置电气系统三相电源自动确认、断相自动保护。
  （6）装置控制系统采用SF6专用阀门
  （7）贮存系统按用户要求配置50KG贮罐。
  （8）设备采用移动式。

  （1）型式：移动式、制冷式
  （2）工作原理
       a、使用压缩机压力储存SF6气体。
       b、干燥器辅助气体回收和回充。
       c、充气时经缓冲气化充入（可加热）。
  （3）工作环境温度：  -10℃- +40℃
  （4）主要性能及技术参数
       1、装置极限真空度＜10Pa　/100Pa
       2、装置抽真空速率40-60m3/h  (真空泵极限真空度小于0.06Pa)
       3、装置充气初压力＜133Pa(用户要求自定)
       4、装置充气终压力≤0.8MPa
       5、装置充气速率＞12m3/h
       6、装置回收初压力≤0.8MPa
       7、装置回收终压力＜0.05MPa
       8、装置回收压缩机速率15m3/h
       9、装置年泄漏率＜1%
       10、装置贮罐最高设计压力4.8MPa
       11、贮罐容积50KG
       12、外形尺寸约1500mm×1100mm×1080mm
       13、贮存方式：汽、液态
       14、噪声≤75dB声压级
       15、干燥过滤器再生方式：真空再生加热活化处理
       16、电源：交流三相/380V±10%、50HZ
       17、装置总功率＜8KW
       18、装置重量：650KG
    主要配置推荐：
